  GTD315胶带斗式提升机,用于熟料预分解线的原料入库工艺,对提升机进行了一些改进。现将生产中遇到的问题和改进方法阐述如下。

  1.改进斗子固定螺栓,杜绝斗事故

  二.结构变化

  熟料生产线使用的斗式提升机规格为GTD315,提升高度44.7m.提升能力为100m3/h.斗容10L/个.每个斗子用三个M10螺栓固定在胶带上,L紧螺栓混合机搅拌机乳化机分散机按预紧力要求固定。然而,斗螺栓经常断裂。.掉斗等事故严格影响设备的安全运行。经过分析,我们认为,GTD斗式提升机理论斗速1315.34m/s,转向时离心力大,比一般提升机斗速度快,使用时离心力大A3钢制螺栓不能完全满足安装说明书中预紧力的要求。为此,更换所有固定螺栓。改进后,双负荷运行10个月.没有断螺栓问题。

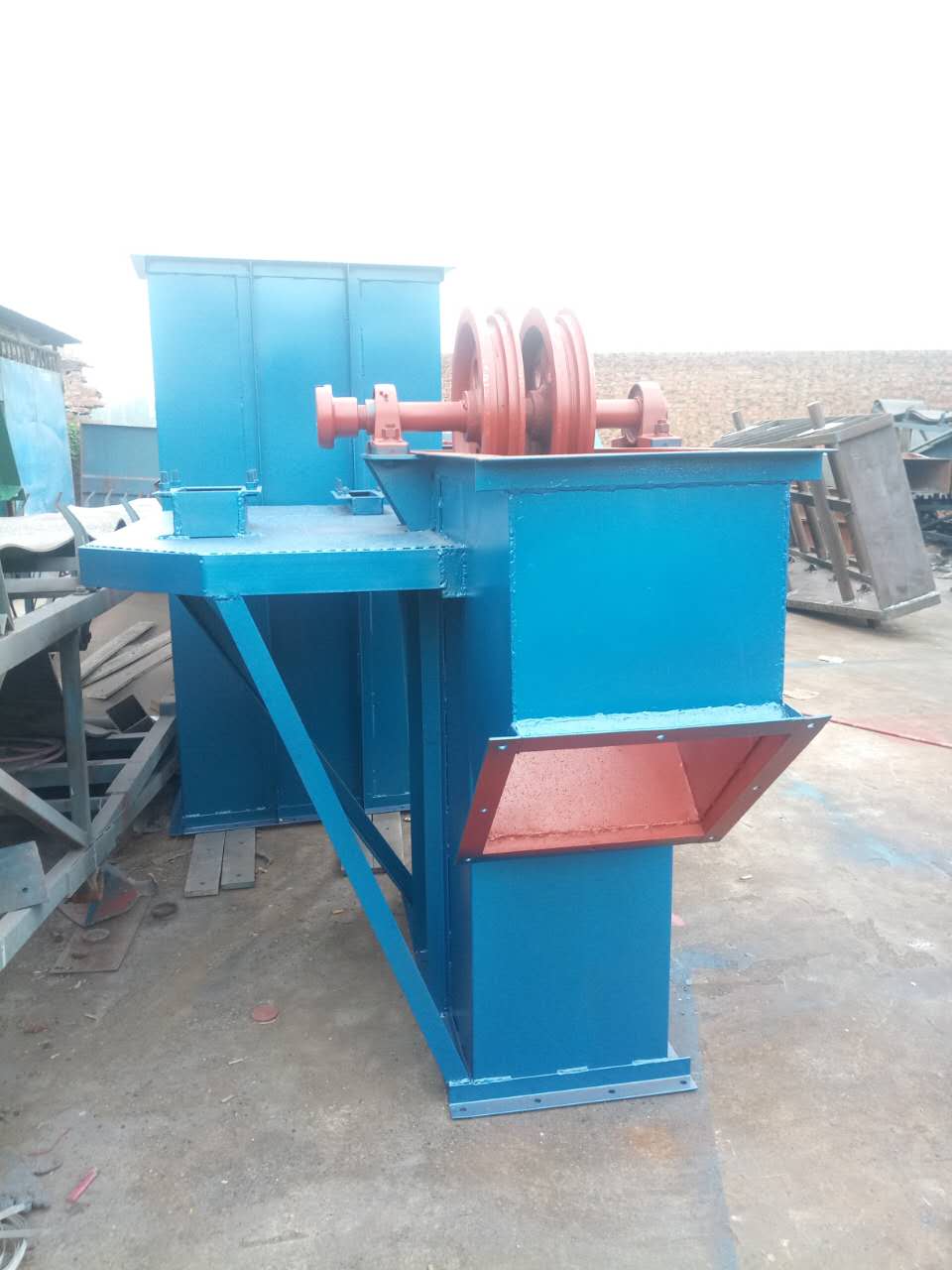

GTD斗式提升机在熟料生产线上的应用

  2.改进胶带接头方法,防止胶带断开

  GTD315斗式提升机采用胶带,系钢丝绳芯胶带.胶带接头夹板结构不合理.影响提升机的正常运行。有时砚台会从接头上断开,造成严重事故。造成此事故的原因如下:

  (l)接头夹板不均匀,导致接头部分胶带受力不均匀。(2)胶带接头螺栓孔过多或螺栓孔过大,带内钢断裂较多。(3)胶带接头夹板压紧螺栓预紧力未达到或压紧螺栓塑性变形。接头夹板改进后,连续重负荷运行证明电梯运行平稳。

  驱动辊固定螺栓松动和橡胶脱落的处理

  3.GTD315胶带斗式提升机,使用近三个月后,金震机械发现两起事故隐患。(1)滚筒和轮毅的法兰固定螺栓全部松动。(2)两块干燥的橡胶脱落,其他都有不同程度的脱胶。针对问题,我们采取的措施是用钢丝串联滚筒和轮级固定螺栓钻孔,防止螺母因滚筒转向而松动或断裂。将滚筒上的橡胶换成带有5层帆线的橡胶带,再次与滚筒干燥.将胶带和滚筒钻孔固定在彼此相邻的两个部分。***防止皮肤脱落和脱胶。经过7个月的索负荷运行,索负荷运行。.上述部位无异常现象。

  4.改进斗式提升机材多报警安装位置

  GTD315起重机材料多报节器原安装位置在负荷80%的情况下运行,由于材料多报替,系统多次停事后检查起重机底部无骨料。经观察分析,金震机械认为起重机进料滑子高.原料进入斗式提升机斗后,形成少量飞溅冲击。此外,当斗内未卸下的残留物料坠落时,也会发生碰撞和飞溅。多料报警器为薄膜式,反应灵敏,碰撞或飞溅物料会造成误报协会。针对这个问题,我们改进了多料报竹器的安装位置。改进后,报竹器没有误报。

  GTD315胶带斗式提升机,通过以上几点改进,使用良好,额定负荷下,运行平稳.与链式提升机相比,斗式提升机维,金属磨损少,设备操作简单,是理想的粉状物料提升设备。
