斗式提升机扬尘治理装置技术实现要素及方案

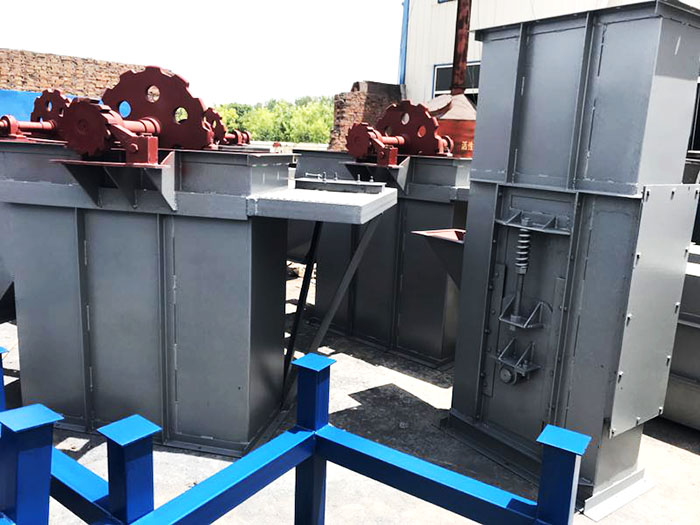

  本技术属于扬尘治理领域,具体涉及一种用于斗式提升机扬尘治理装置。斗提机即斗式提升机,它是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。分为环链、板链和皮带三种。斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250℃)。在锅炉中,特别是循环流化床锅炉中,斗提机的主要作用是输送锅炉冷渣机出来的炉渣,炉渣通过布置在负1400mm处的输渣皮带送至斗提机底部,通过斗提机将炉渣送入渣库储存。因斗提机内的炉渣存在上下落差,导致斗提机底部扬尘,扬尘通过缝隙逸散到斗提机底部空间,造成现场粉尘逸散,作业环境较差。

  技术实现要素:

  为了解决上述问题,本技术提供一种用于斗式提升机扬尘治理装置,极大的现场作业环境,消除粉尘对工作人员身体健康的危害。

斗式提升机扬尘治理装置技术实现要素及方案

  本技术提供了如下的技术方案:

  一种用于斗式提升机扬尘治理装置,包括固定在斗提机底部扬尘区域内的吸风口,所述吸风口通过管道与除尘器相连通,所述扬尘治理装置还包括风机,所述风机通过管路与除尘器相连通用于将扬尘区域内的粉尘吸入除尘器内。

  优选的,所述扬尘治理装置还包括用于将除尘器所收集的粉尘转移至斗提机内部的转运单元。

  优选的,所述转运单元为螺旋式给料机,所述螺旋式给料机的进料口与除尘器相连通,所述螺旋式给料机的出料口与斗提机相连通。

  优选的,所述吸风口设有多个且均布设置在扬尘区域四周。

  优选的,所述除尘器为布袋式除尘器,所述布袋除尘器上设有用于清理布袋粉尘的振打装置。

  优选的,所述振打装置设有多个且均布在布袋除尘器四周。

  优选的,所述吸风口成喇叭状,喇叭状的吸风口内设有滤网。

  本技术的有益效果是:

  1、本技术通过风机提供吸力将斗提机底部扬尘区域内粉尘收集至布袋除尘器内,并通过螺旋式给料机将收集的粉尘重新输送至斗提机内,极大的现场作业环境,消除粉尘对工作人员身体健康的危害。

  2、布袋除尘器四周均布有振打装置,可以定时将布袋上的积灰振打落至螺旋给料机内。

  3、喇叭状的吸风口,开口面积大,可以更加有效的将粉尘吸入布袋除尘器内,滤网的设置可以避免大的颗粒对布袋造成损伤,延长布袋的使用寿命。
